في العديد من مشاريع خزانات التخزين، تبدو أغطية الخزانات وصمامات التهوية مكونات بسيطة. تبدو الحسابات سهلة، ونطاق الضغط منخفض، وغالبًا ما تُعامل الصمامات كعناصر ثانوية.
ومع ذلك، في التشغيل الفعلي، يُعزى عدم استقرار الضغط، والتذبذب المتكرر في منظم الضغط، وإنذارات الفراغ غير المتوقعة، والاستهلاك المفرط للنيتروجين بشكل متكرر إلى نفس السبب الجذري: تم تحديد حجم نظام تغطية الخزان باستخدام افتراضات قديمة..
على مدار السنوات الماضية، راجعنا العديد من المشاريع التي لم يكن الصمام نفسه هو المشكلة فيها. بل كانت المشكلة تكمن في التقليل من تقدير احتياجات تهوية الخزان، لا سيما بالنسبة للسوائل المتطايرة وبيئات التشغيل الدافئة.
هذا هو المكان بالضبط API 2000 الطبعة الخامسة يُغير ذلك من نتائج الهندسة. ليس بتغيير قوانين الفيزياء، بل بإجبار المهندسين على مراعاة ظروف التشغيل الحقيقية بدلاً من المتوسطات المبسطة.
ما هو تغطية الخزانات بالبلاستيك ولماذا هو مهم؟
من وجهة نظر هندسية، فإن تغطية الخزان ليست ملحقاً وقائياً، بل هي حلقة للتحكم في الضغط تعمل عند ضغط منخفض جداً.
عند تفريغ الخزان، أو عند تبريد حيز البخار، يجب أن يستجيب منظم الضغط فورًا. إذا لم يستجب، فسيتعرض الخزان لضغط سلبي قبل وقت طويل من استجابة أي جهاز أمان.
معظم مشاكل الحقل لا تحدث عند أقصى تدفق. بل تحدث أثناء تغيرات طفيفة في الضغطحيث يُتوقع من الجهة التنظيمية أن تُحكم السيطرة بسلاسة. ولهذا السبب، غالبًا ما تفشل أنظمة التغطية التي تبدو مقبولة في ورقة البيانات عند استخدامها فعليًا.
الشهيق والزفير في خزانات التخزين
يعمل كل خزان تخزين في وضعين أساسيين: الشهيق والزفير.
يحدث سحب الهواء أثناء عملية ضخ الهواء للخارج أو تبريد حيز البخار. وتحدد هذه الحالة السعة المطلوبة واستجابة منظم غطاء الخزان. أما إخراج الهواء فيحدث أثناء عملية ضخ الهواء للداخل أو تسخين حيز البخار، ويحدد السعة المطلوبة لصمام التهوية أو منظم استعادة البخار.
الخطأ الشائع في التصميم هو التعامل مع هذين الشرطين بشكل منفصل. في الواقع، يتفاعلان. قد يؤدي صمام التهوية صغير الحجم إلى اضطراب التحكم في التغطية، كما أن منظم التغطية صغير الحجم سيزيد من تقلبات الضغط أثناء دورات التعبئة والتفريغ.

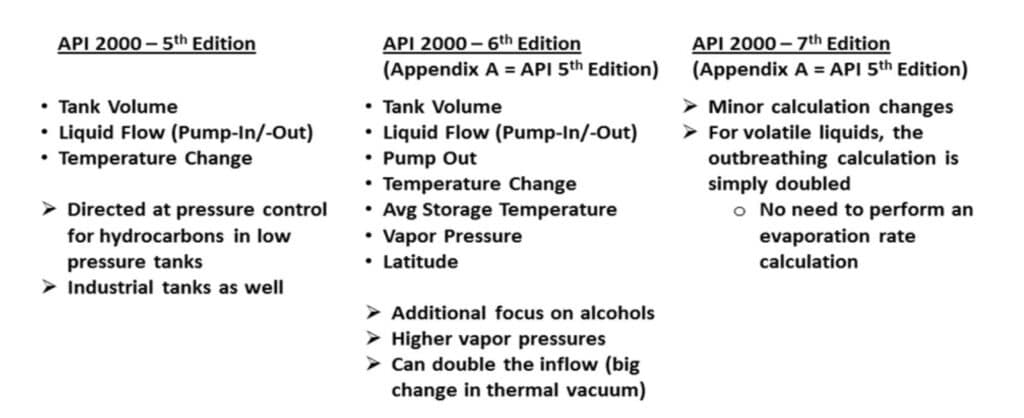

لماذا تُغيّر النسخة السابعة من معيار API 2000 نتائج تحديد حجم الصمامات؟
لا يزال معيار API 2000 الإصدار الخامس مستخدماً على نطاق واسع لبساطته وسهولة استخدامه. ومع ذلك، فهو يفترض ظروفاً متوسطة نادراً ما توجد في الواقع العملي.
ابتداءً من الطبعة السادسة واستمراراً في الطبعة السابعة، أدخل معيار API 2000 متوسط درجة حرارة التخزين وضغط البخار وخط العرض الجغرافي في الحسابات. لم يكن هذا التغيير نظرياً، بل كان مدفوعاً بالتقليل المتكرر من تقدير متطلبات التهوية، لا سيما بالنسبة للسوائل المتطايرة.
من الناحية العملية، تتطلب الخزانات العاملة في المناخات الدافئة أو التي تخزن منتجات ذات ضغط بخاري عالٍ سعة تهوية أكبر بكثير مما تتوقعه الحسابات القديمة. وغالبًا ما يلاحظ المهندسون ذلك فقط بعد بدء التشغيل، عندما يصبح عدم استقرار الضغط واضحًا.
اعتبارات تحديد حجم منظم تغطية الخزان
بموجب معيار API 2000 الإصدار السابع، لم يعد معدل سحب الهواء هو العامل المهيمن على الطلب على التنفس. بل أصبح الانكماش الحراري لحيز البخار عاملاً رئيسياً، خاصة مع زيادة حجم الخزان.
هنا تكمن المشكلة في أن العديد من منظمات الضغط الشاملة تكون أصغر من اللازم دون قصد. قد تتجاوز هذه المنظمات الحد الأقصى للتدفق المحسوب، لكنها تفتقر إلى هامش تحكم كافٍ عند انخفاض فرق الضغط. ونتيجة لذلك، يعمل المنظم بالقرب من حدوده القصوى، مما يؤدي إلى استجابة بطيئة وتحكم غير مستقر في الضغط.
من واقع الخبرة، ينبغي اختيار منظمات التدفق مع مراعاة استقرار التحكم، وليس فقط سعة التدفق. فالمنظم الأكبر قليلاً، ولكنه يعمل بكفاءة ضمن نطاق تحكمه، سيتفوق دائماً على المنظم الأصغر حجماً بشكل طفيف.
تحديد حجم صمام التنفس ومنظم استعادة البخار
إن تأثير الإصدار السابع من معيار API 2000 على الزفير يكون أصغر بشكل عام من تأثيره على الشهيق، ولكن لا ينبغي تجاهله.
بالنسبة للسوائل المتطايرة، يُبسّط المعيار الحساب من خلال مضاعفة مساهمة الضخ فعلياً. في حالات التعبئة السريعة، قد تُقيّد صمامات التهوية المصممة وفقاً للطرق القديمة إطلاق البخار، مما يؤدي إلى ارتفاع الضغط الداخلي دون داعٍ.
على الرغم من أن صمامات التهوية تُعتبر في الغالب أجهزة أمان، إلا أنها تؤثر أيضاً على سلوك ضغط التشغيل الطبيعي. ويؤدي اختيار الحجم المناسب إلى تقليل دورات التشغيل غير الضرورية وتحسين استقرار النظام بشكل عام.
متغيرات جديدة: عامل C وعامل Y - ما الذي تغير فعلياً بالنسبة للمهندسين
ابتداءً من الإصدار السادس من معيار API 2000، والذي تم الاحتفاظ به في الإصدار السابع، أدخل المعيار عاملين تصحيحيين جديدين: عامل سي و عامل وايإن الغرض منها ليس تعقيد الحساب، بل تصحيح التقليل من شأن الطلب على تنفس الخزان في ظل ظروف التشغيل الحقيقية.
يرتبط كلا العاملين بـ خط العرض الجغرافيوذلك لأن أنماط الطقس واسعة النطاق وتغيرات درجة الحرارة المحيطة لها تأثير ملحوظ على سلوك حيز البخار في الخزان. يقسم معيار API 2000 خطوط العرض إلى ثلاث نطاقات: أقل من 42 درجة، وبين 42 و58 درجة، وأعلى من 58 درجة.
استخدم عامل سي يستخدم في حسابات الشهيقوالتي تحدد السعة المطلوبة لمنظم تغطية الخزان. على عكس الإصدارات السابقة، لا يعتمد عامل C على خط العرض فقط، بل يزداد أيضًا مع ضغط بخار أعلى و متوسط درجة حرارة التخزين الأعلىعملياً، يعني هذا أن الخزانات التي تخزن سوائل متطايرة في المناطق الدافئة ذات خطوط العرض المنخفضة تتعرض لتأثيرات انكماش حراري أقوى بكثير مما كان يُفترض سابقاً. ونتيجة لذلك، قد يزداد الطلب على الهواء الداخل - وبالتالي سعة منظم الضغط - بشكل ملحوظ.
استخدم عامل وايعلى النقيض من ذلك، يُستخدم فقط لـ حسابات الزفير عند تحديد حجم صمامات التهوية أو منظمات استعادة البخار، يعتمد عامل Y كليًا على خط العرض ويعكس الاختلافات في التسخين المحيط لحيز البخار. وبالمقارنة مع عامل C، فإن تأثيره يكون أصغر وأكثر قابلية للتنبؤ بشكل عام.
الخلاصة الهندسية الرئيسية بسيطة:
يُعد عامل C المحرك الرئيسي لزيادة حجم منظم التغطية، في حين يوفر عامل Y تصحيحًا معتدلًا لأحجام أجهزة التنفس واستعادة البخارإن تجاهل هذه العوامل، وخاصة بالنسبة للسوائل المتطايرة والمناخات الدافئة، هو سبب شائع يجعل أنظمة التغطية تبدو صحيحة على الورق ولكنها تصبح غير مستقرة في التشغيل الفعلي.
عامل C - يستخدم لحسابات الشهيق (تحديد حجم منظم تغطية الخزان)
| منطقة خط العرض | حالة ضغط البخار | متوسط درجة حرارة التخزين < 77 درجة فهرنهايت | متوسط درجة حرارة التخزين ≥ 77 درجة فهرنهايت |
|---|---|---|---|
| أقل من 42 درجة | ضغط بخار مشابه للهكسان | 4.0 | 6.5 |
| أقل من 42 درجة | ضغط البخار أعلى من الهكسان أو غير معروف | 6.5 | 6.5 |
| 42 درجة - 58 درجة | ضغط بخار مشابه للهكسان | 3.0 | 5.0 |
| 42 درجة - 58 درجة | ضغط البخار أعلى من الهكسان أو غير معروف | 5.0 | 5.0 |
| فوق 58 درجة | ضغط بخار مشابه للهكسان | 2.5 | 4.0 |
| فوق 58 درجة | ضغط البخار أعلى من الهكسان أو غير معروف | 4.0 | 4.0 |
عامل Y — يستخدم لحسابات الزفير (صمام التنفس / منظم استعادة البخار)
| منطقة خط العرض | عامل واي |
|---|---|
| أقل من 42 درجة | 0.32 |
| 42 درجة - 58 درجة | 0.25 |
| فوق 58 درجة | 0.20 |

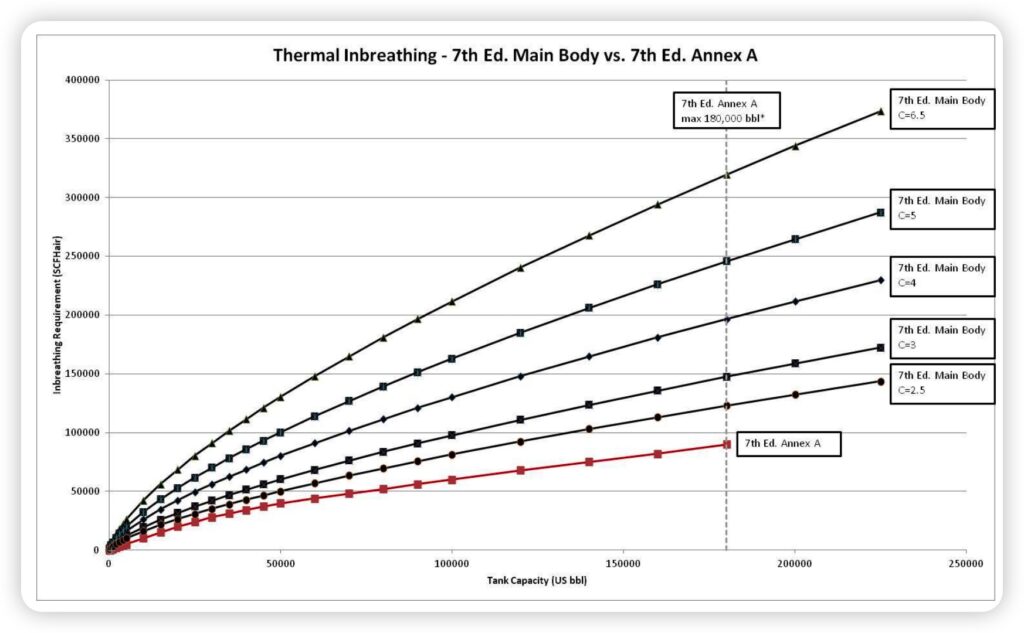

حساب حجم منظم تغطية الخزان (التحقق الهندسي)
لفهم سبب قيام API 2000 الإصدار السابع في كثير من الأحيان بمنظمات تغطية أكبر، من المفيد النظر إلى حساب الحجم نفسه - ليس من الناحية النظرية، ولكن بالطريقة التي يتم تطبيقها بها في المشاريع الحقيقية.
بالنسبة لظروف الشهيق، يحدد معيار API 2000 معدل التدفق المطلوب للتغطية على أنه مجموع مكونين:
- الغاز المطلوب لاستبدال السائل الذي يتم ضخه من الخزان
- الغاز اللازم لتعويض الانكماش الحراري لحيز البخار
بصورة مبسطة، يمكن التعبير عن الحساب على النحو التالي:
تدفق منظم تغطية الخزان = مكون الضخ للخارج + مكون الانكماش الحراري
ما تغير في الطبعتين السادسة والسابعة ليس بنية هذه المعادلة، بل وزن الحد الحراري.
وفقًا لمعيار API 2000 الإصدار السابع، يتم حساب عنصر الانكماش الحراري باستخدام عامل سيوالذي يشمل خط العرض وضغط البخار ومتوسط درجة حرارة التخزين. بالنسبة للخزانات الكبيرة أو السوائل المتطايرة، يمكن أن يصبح هذا المصطلح مهيمناً، وغالباً ما يتجاوز مساهمة الضخ.
وهذا يفسر ملاحظة ميدانية شائعة:
حتى عندما تكون معدلات الضخ للخارج متواضعة، قد يكون تدفق التغطية المحسوب مرتفعًا بشكلٍ مفاجئ. في كثير من الحالات التي تمت مراجعتها بعد التشغيل، كان منظم التغطية مصممًا بشكل صحيح للضخ للخارج، ولكنه قلل من تقدير متطلبات التنفس الحراري للداخل.
يُظهر مثال عملي في الدليل أنه بالنسبة لخزان سعة 50,000 برميل يعمل عند خط عرض أقل من 42 درجة، مع ضغط بخار غير معروف أو مرتفع ومتوسط درجة حرارة تخزين أعلى من 77 درجة فهرنهايت، فإن الطلب المحسوب على التغطية يتجاوز 130,000 قدم مكعب قياسي في الساعة، على الرغم من أن معدل الضخ يبلغ 100 جالون في الدقيقة فقط.
من منظور هندسي، تؤكد هذه الحسابات نقطتين مهمتين:
- استخدم يؤثر عامل C بشكل مباشر على حجم منظم التغطية وفقًا لأحدث المعايير
- لم يعد من الممكن اعتبار التأثيرات الحرارية تصحيحًا ثانويًا لخزانات التخزين الكبيرة أو المتطايرة
ولهذا السبب، فإن منظمات الضغط التي تم تحديد حجمها باستخدام طرق API 2000 القديمة غالباً ما تبدو كافية على الورق، ولكنها تكافح للحفاظ على ضغط مستقر في التشغيل الفعلي.

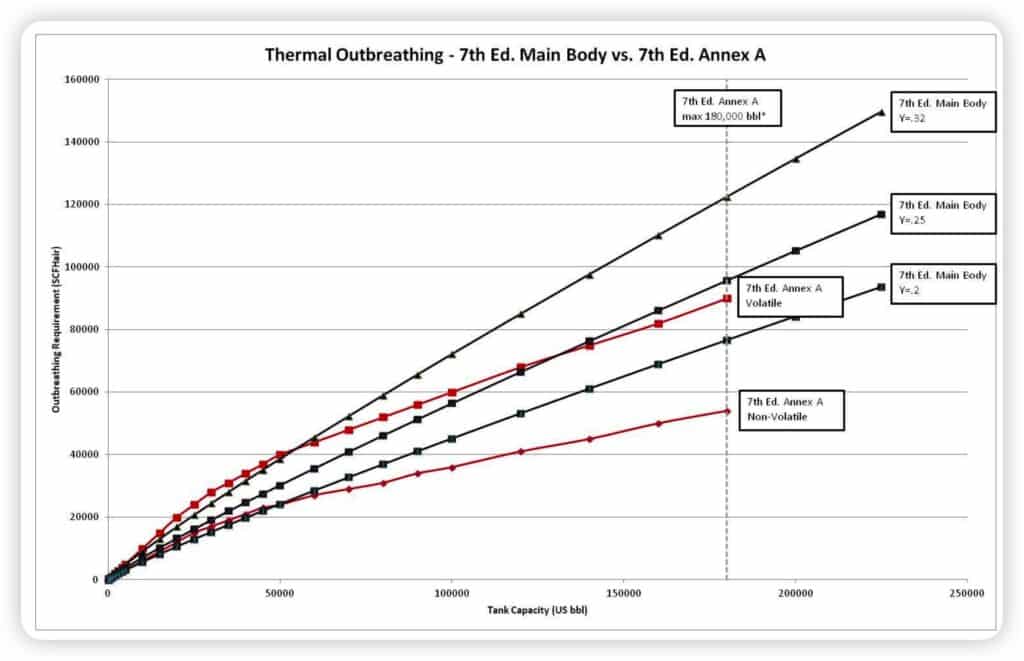

تحديد حجم صمام التنفس (الزفير) وفقًا لمعيار API 2000 الإصدار السابع
في معيار API 2000، تُعرض طريقة تحديد الحجم عن طريق الزفير كحساب لـ منظم استعادة البخارفي الأنظمة غير المُستعادة، يُعدّ نفس الطلب على الزفير الأساس الهندسي لاختيار سعة صمام التنفس (صمام تخفيف الضغط/الصمام).
يُعزى الزفير إلى عاملين رئيسيين: (1) إزاحة البخار بفعل ضخ السائل، و(2) تمدد حيز البخار نتيجة ارتفاع درجة الحرارة. ويُقدم معيار API 2000، الإصدار السابع، معادلتين، بحسب ما إذا كان السائل المخزن غير متطاير أو متطاير.
- السوائل غير المتطايرة
معدل تدفق الزفير = [8.02 × أقصى معدل ضخ للداخل] + [1.51 × عامل Y × (حجم الخزان × 5.618)^0.9 × عامل العزل] - السوائل المتطايرة
معدل تدفق الزفير = [16.04 × أقصى معدل ضخ للداخل] + [1.51 × عامل Y × (حجم الخزان × 5.618)^0.9 × عامل العزل]
يتمثل التبسيط الرئيسي في الطبعة السابعة في أن مصطلح الضخ يتضاعف بالنسبة للسوائل المتطايرة (8.02 → 16.04)، مما يعني أن السوائل المتطايرة تؤدي إلى ما يقارب مرتين مساهمة الضخ مقارنةً بالسوائل غير المتطايرة. يعتمد عامل Y على خط العرض فقط، لذا فإن تأثيره يكون عمومًا أقل حدة من عامل C المستخدم في حسابات الشهيق.
الخلاصة: تطبيق معيار API 2000 في مشاريع حقيقية
لا يقدم الإصدار السابع من معيار API 2000 فيزياء جديدة، بل يغير هامش الخطأ فقط.
في العديد من المشاريع الحديثة، وخاصة تلك التي تتضمن سوائل متطايرة أو بيئات تشغيل دافئة، تقلل طرق تحديد الأحجام القديمة من تقدير متطلبات التهوية. والنتيجة ليست فشلاً فورياً، بل عدم استقرار تشغيلي طويل الأمد.
بالنسبة للمهندسين، الدرس الأساسي واضح ومباشر: يجب تحديد حجم صمامات تغطية الخزان وصمامات التهوية وفقًا لظروف التشغيل الحقيقية، وليس بناءً على افتراضات مبسطة.يؤدي تطبيق أحدث إرشادات API 2000 مع الحكم الهندسي إلى خزانات أكثر استقرارًا، ومشاكل تشغيل أقل، ومفاجآت أقل بعد التشغيل.
