في مشاريع الري والطاقة الكهرومائية واسعة النطاق، يُعد اختيار صمام الفراشة المناسب ذي القطر الكبير أمرًا بالغ الأهمية لضمان السلامة التشغيلية وكفاءة نظام نقل المياه بأكمله. ويتميز صمام الفراشة DN3750، خاصةً في خطوط الأنابيب طويلة المدى وعالية التدفق ومنخفضة الضغط، والتي تُغذى بالجاذبية، بأداء إحكام جيد، وهيكل مستقر، وقابلية تكييف هندسية عالية.

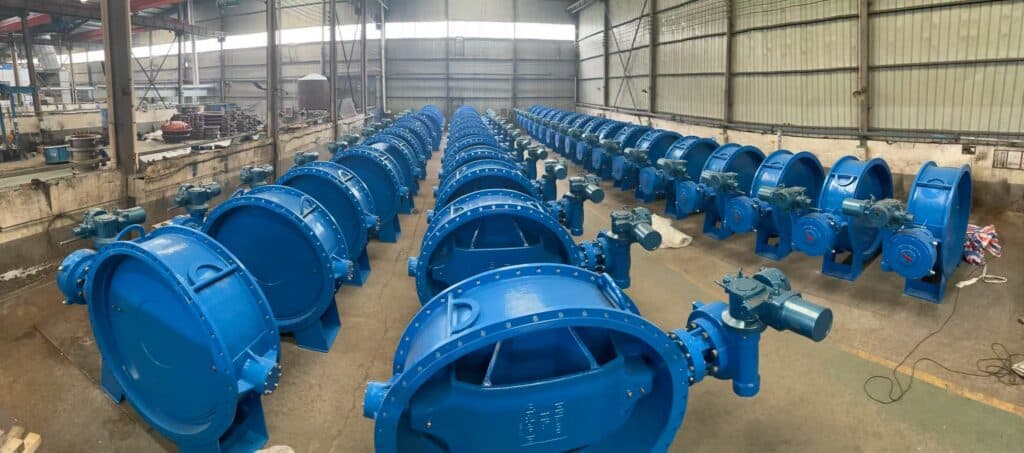

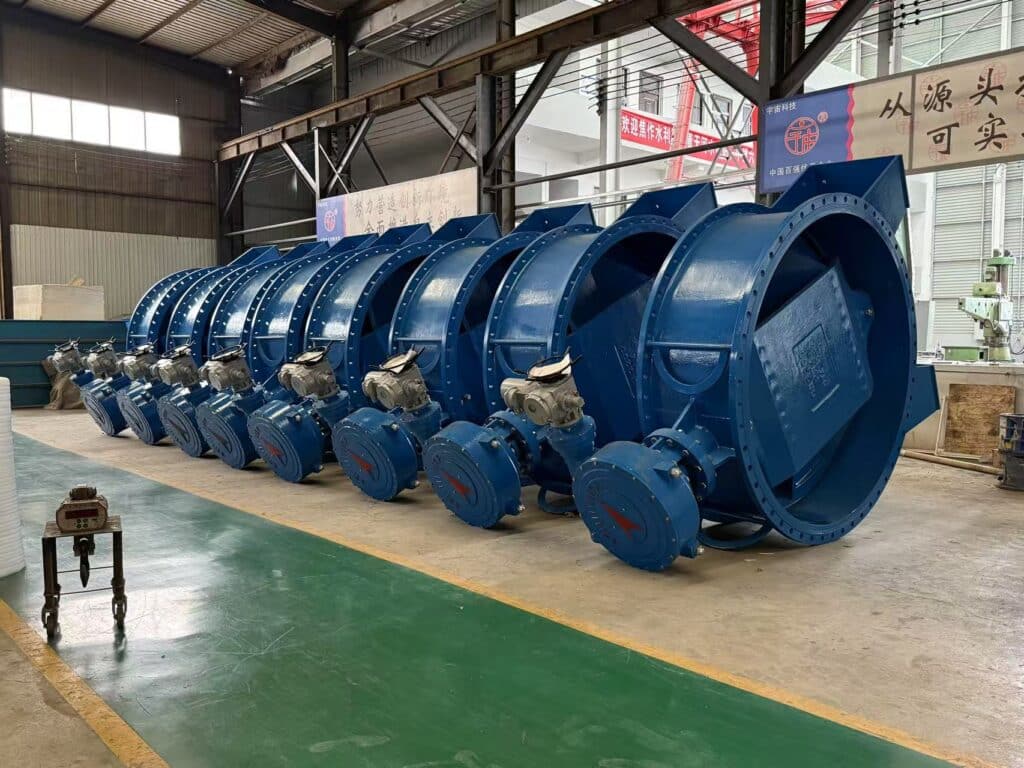

صمام الفراشة الهيدروليكي DN3750 هو صمام إغلاق مصمم لأنابيب التغذية بالجاذبية ذات القطر الكبير. غير مخصص لتنظيم التدفق. يُستخدم على نطاق واسع في سدود الري ومحطات الطاقة الكهرومائية وأنظمة التحكم في الخزانات. قيم الضغط الموصى بها هي PN6 أو PN10. عادةً ما يكون الصمام مزودًا بمشغلات كهروهيدروليكية تسمح بالفتح أو الإغلاق الكامل في غضون دقيقة واحدة.
تقدم هذه الورقة البيضاء مشروع سد ري في العالم الحقيقي لتوضيح تطبيق الصمام، والتصميم الهيكلي، وطريقة التشغيل، ومعايير الاختيار الفني.
أين يتم استخدام صمام الفراشة DN3750؟
يتم استخدام صمام الفراشة DN3750 عادةً كصمام إغلاق رئيسي في السيناريوهات التالية:
- أنظمة نقل مياه الري:يستخدم كصمام رئيسي في مشاريع الري بالجاذبية أو الضخ عبر المناطق، حيث تتجاوز أقطار الأنابيب 3 أمتار ويعمل النظام تحت ضغط ثابت معتدل.
- أنظمة سحب محطة الطاقة الكهرومائية:تم تركيبه في الجزء الأمامي من وحدات التوربينات لإيقاف التشغيل في حالات الطوارئ وحماية المعدات.
- أنظمة تحويل وتحكم الخزانات:تتحكم في تصريف وتحويل المياه بين الخزانات وشبكات القنوات.
التصميم الهيكلي ومبدأ العمل

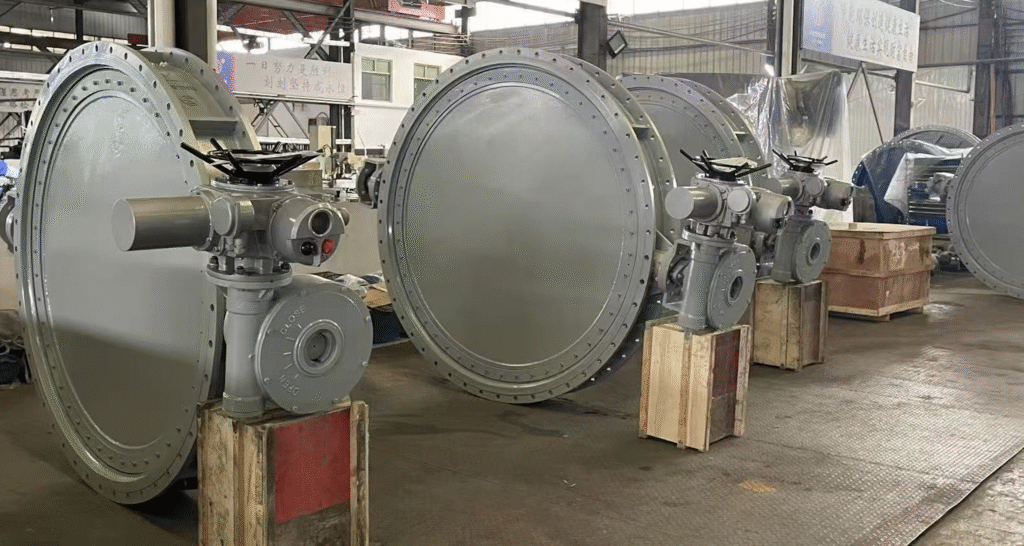

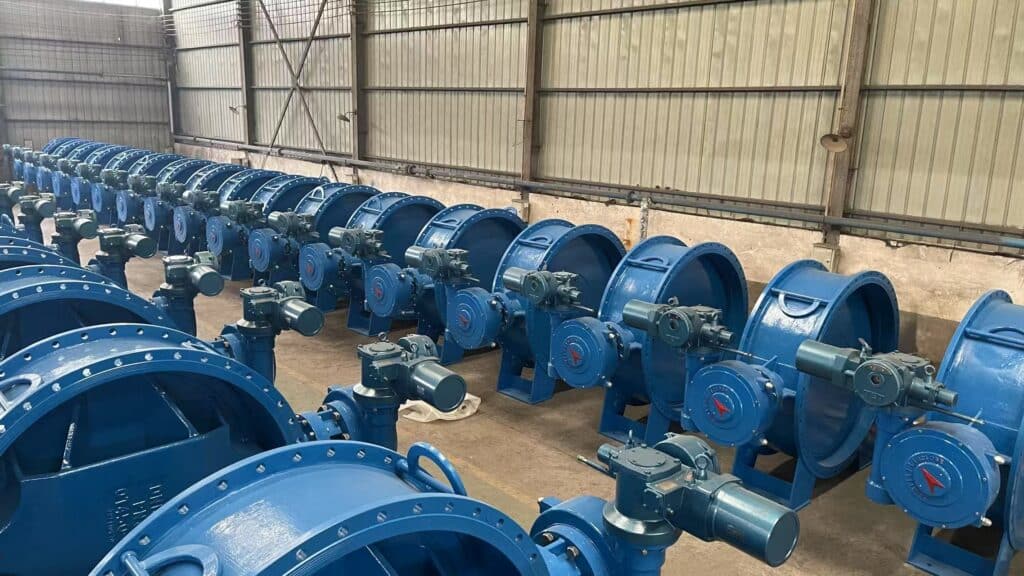

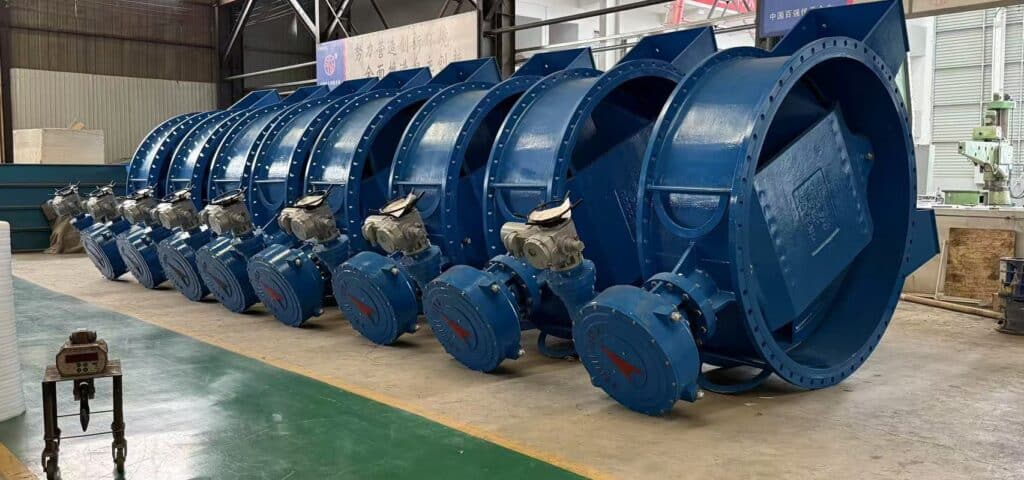

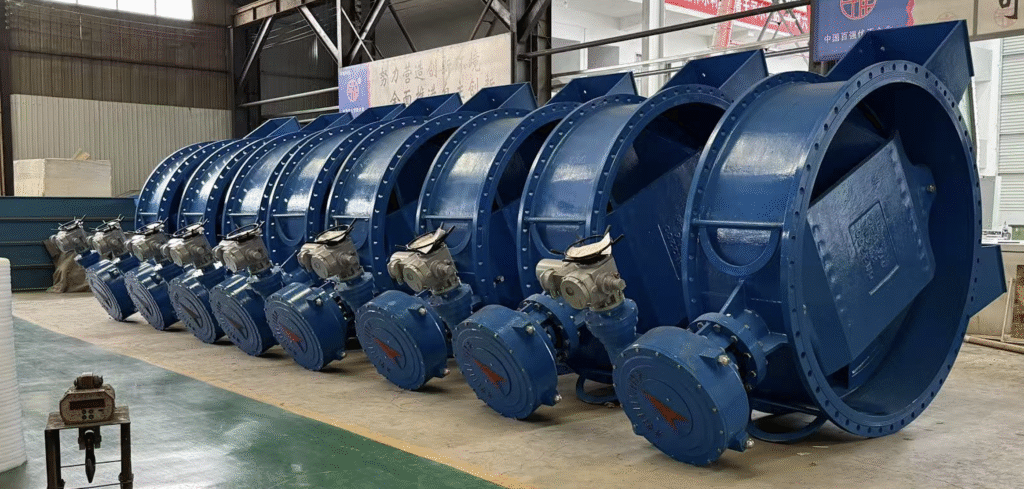

يتكون صمام الفراشة DN3750 من المكونات الرئيسية التالية:
- جسم الصمام: هيكل من الفولاذ الكربوني الملحوم مع حواف مزدوجة
- القرص: صفيحة فولاذية مقواة بأضلاع مضادة للتشوه
- الختم: مطاط EPDM مدمج أو ختم مركب معدني
- العمود: الفولاذ المقاوم للصدأ أو الفولاذ السبائكي عالي القوة
- وحدة التشغيل: مشغل كهروهيدروليكي، يعمل بالتروس، مشغل هيدروليكي، مشغل هوائي.
ملحوظة: هذا الصمام مخصص للتحكم في التشغيل/الإيقاف فقط وليس مصممًا للتحكم في التدفق أو تنظيمه.
طريقة التشغيل ووقت التشغيل
- التحكم الكهروهيدروليكي
- وقت الفتح/الإغلاق: ≤ 1 دقيقة
- التحكم: عن بعد أو آلي
- الصيانة: معتدلة وقابلة للتعديل
التكوين الموصى به: استخدم التحكم الكهروهيدروليكي لكل من الصمامات الرئيسية DN3750 وصمامات الفروع DN1500 لضمان الاستجابة السريعة والتكامل السهل للنظام.

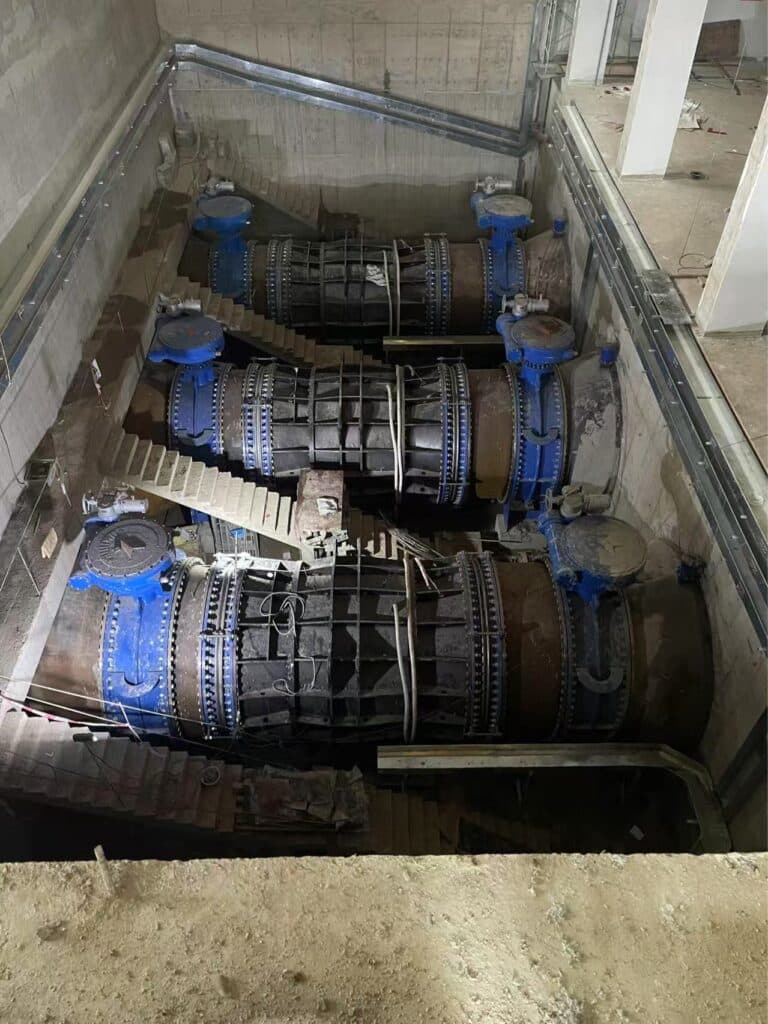

دراسة حالة: مشروع خط أنابيب سد الري
ملخص المشروع:
- قطر الأنبوب: 3.75 متر (DN3750)
- سماكة الجدار: 13 مم
- المواد: الفولاذ الكربوني A36
- طول خط الأنابيب: 16.2 كم
- الرأس الثابت: 21 مترًا
- الضغط الساكن: ≈ 0.21 ميجا باسكال (2.1 بار)
- ضغط التصميم: PN6
تكوين الصمام وتخطيطه:
- مخرج خط الأنابيب الرئيسي: صمام الفراشة DN3750 PN6، الكمية: 1، كهروهيدروليكي

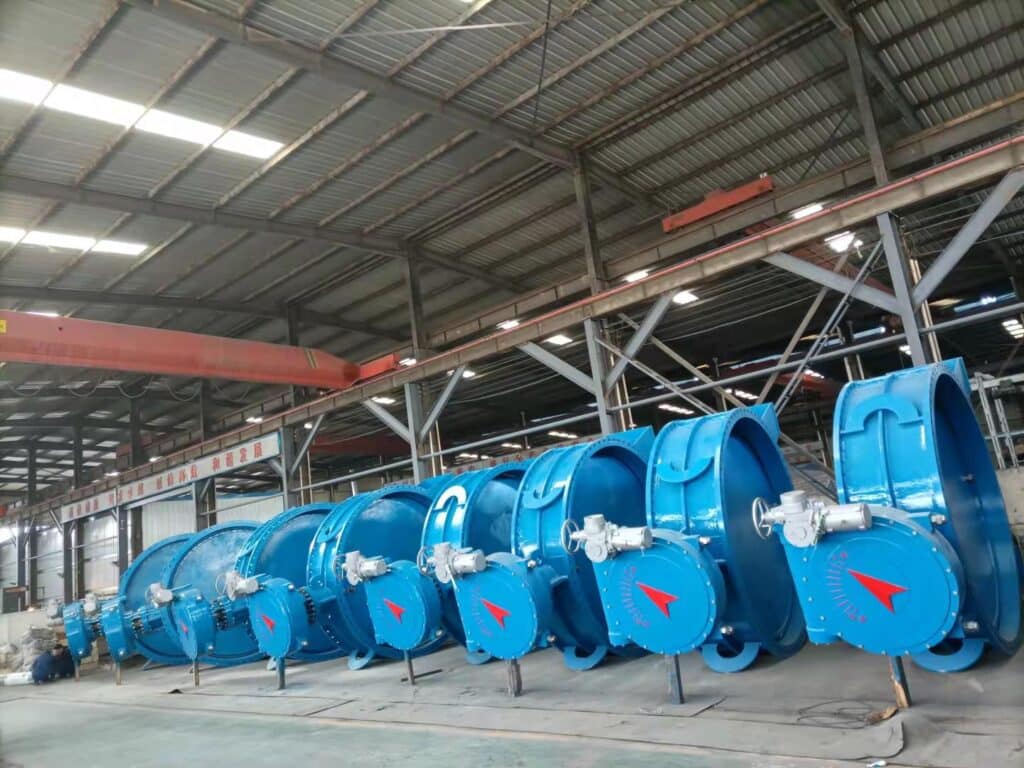

- خطوط فرعية: صمام فراشة DN1500 PN6، الكمية: 6، كهروهيدروليكي
- حماية الهواء/الفراغ: صمامات الهواء والفراغ الأوتوماتيكية DN250~DN400
- مراقبة التدفق: مقاييس التدفق الكهرومغناطيسية على كل صمام
أهم مميزات النظام:
- يتحكم الصمام الرئيسي في قسم التفريغ بأكمله
- صمامات الفروع تمكن من توزيع المياه
- تضمن مقاييس التدفق المراقبة في الوقت الفعلي
- صمامات الهواء وقواطع الفراغ تحمي من قفل البخار ومطرقة الهواء
THINKTANK دعم العلامة التجارية والخدمات
باعتبارنا شركة مصنعة محترفة تتمتع بخبرة هندسية عملية في الصمامات الهيدروليكية ذات القطر الكبير، THINKTANK يقدم دعمًا شاملاً لأنظمة فئة DN3750:
- تصميم مخصص بناءً على ضغط المشروع ومتطلبات الاتصال
- توثيق كامل للتصميم ثنائي وثلاثي الأبعاد للتكامل مع الاستشاريين
- حزم الأنظمة الكهروهيدروليكية بما في ذلك المحركات وخزائن التحكم
- إرشادات التثبيت في الموقع ودعم التشغيل
- التدريب الفني بعد التثبيت والصيانة عن بعد
الخاتمة
يؤدي صمام الفراشة DN3750 دورًا محوريًا في سلامة وموثوقية أنظمة الري وإدارة المياه واسعة النطاق. وهو صمام إغلاق مصمم للتحكم في التدفق عالي الحجم ومنخفض الضغط. بفضل تشغيله الكهروهيدروليكي أو الهيدروليكي وبنيته الموثوقة، يوفر هذا الصمام توازنًا مثاليًا بين الأداء والأتمتة والتكيف الميداني.
اختار THINKTANK - للحصول على أنظمة صمامات موثوقة ومصممة خصيصًا لتنمية البنية التحتية للمياه لديك.
